輸入電源電壓：DC24V。
輸入頻率：-。
輸入大視在功率：-。
輸入大功率：50。
額定輸出電流（DC5V）：6.5A。
額定輸出電流（DC24V）：-三菱NZ2MC-8MBS。

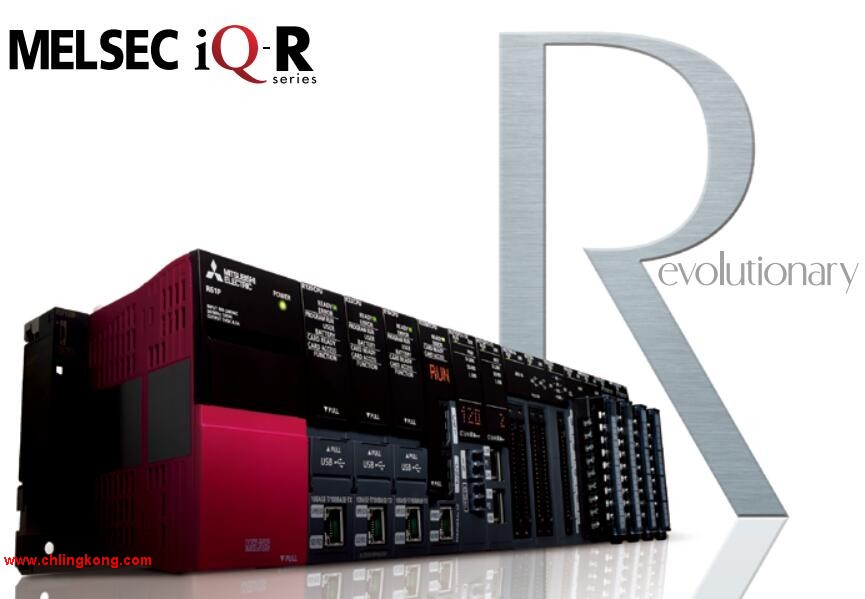

MELSEC iQ-R系列由 CPU模塊、電源模塊、基板模塊、輸入輸出模塊、智能功能模塊等各種模塊組成。
對于整個系統，基板模塊多可擴展到7級、模塊多可安裝64個，
因此可構建大型系統NZ2MC-8MBS此外，通過使用RQ擴展基板模塊，
海還可有效利用MELSEC-Q系列模塊的資產。運算控制方式：存儲程序反復運算。
輸入輸出點數：4096點。
程序容量：320K三菱NZ2MC-8MBS。
作為可編程控制器控制系統的核心，可編程控制器CPU模塊中已配備多種功能，
支持多種控制。程序容量從40K步到1200K步，可選擇適合系統規模的CPU模塊。
并且具有可直接連接到工業網絡的CPU模塊，可降低系統構建成本。
標配各種接口。
可編程控制器CPU模塊已標配以太網端口、 USB端口、 SD存儲卡插槽三菱NZ2MC-8MBS。
以太網端口和USB端口可用于與對應外圍設備之間的通信，
SD存儲卡插槽可用于記錄數據、數據庫等數據的存儲。
此外，還可使用擴展SRAM卡，用于軟元件/標簽存儲器容量的擴展和用作硬件安全密鑰。輸入：DC輸入。
輸入點數：32點。
額定輸入電壓：DC24V
額定輸入電流：4.0 TYP三菱可編程控制器CPU。
響應時間：0.1～70ms。
公共端方式：32點、公共端。
中斷功能：有。
輸出：晶體管（漏型）輸出。
輸出點數：32點
額定負載電壓：DC12～24V。
大負載電流：0.2A/點。
響應時間：1ms以下。
公共端方式：32點/公共端。
保護功能（過載、過熱）：有
共通三菱可編程控制器CPU。
外部配線連接方式：40針連接器兩個。
1個輸入輸出混合模塊可同時滿足輸入模塊和輸出模塊兩者的功能要求。
將2個模塊的功能集中到1個模塊中，有助于節省空間和成本。輸入點數：32點。
額定輸入電壓、頻率：DC24V三菱可編程控制器CPU。
額定輸入電流：4.0mA TYP。
響應時間：0.1～70ms。
公共端方式：32點/公共端。
中斷功能：有。
外部配線連接方式：40針連接器。
輸入輸出模塊是指處理ON/OFF信號的開關、傳感器、執行器等各種控制系統基本設備和可編程控制器之間的接口。
與以往系列相比， MELSEC iQ-R系列的輸入輸出模塊具有更多功能，
1個模塊可用于多種用途，有助于降低部署成本和維護成本。
追求便捷性的“模塊設計”。
在輸入模塊上粘貼白色標簽，在輸出模塊上粘貼紅色標簽，
并將額定規格清晰標記在模塊正面，可可防止錯誤使用NZ2MC-8MBS。
將輸入輸出編號刻印在模塊正面上方的輸入輸出顯示LED上，可可輕松確認ON/OFF狀態三菱NZ2MC-8MBS。
16點模塊的配線端子上記錄了各信號的端子排列情況，可防止誤配線。
64點模塊中可以32點為單位，通過開關切換顯示輸入輸出編號。
此外，串口號標記在模塊正面下方，可輕松確認。
