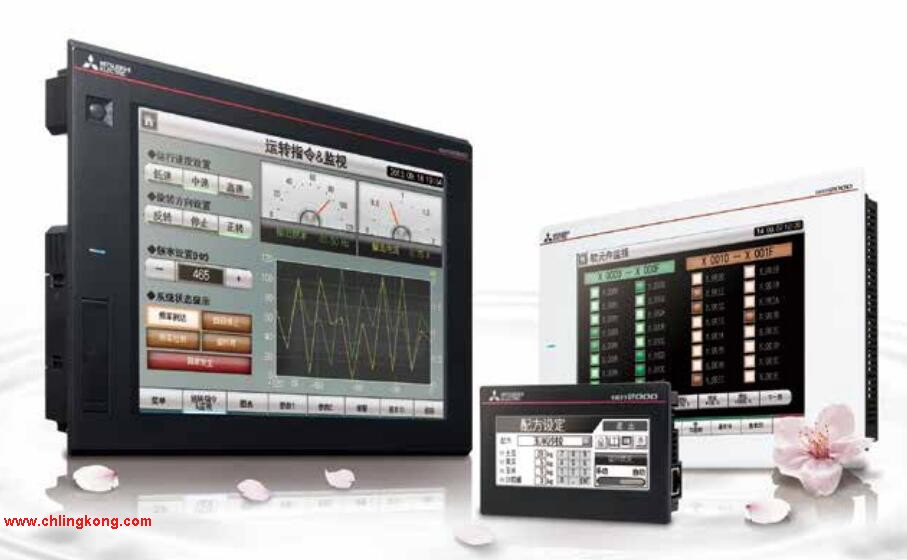

三菱觸摸屏又稱為“三菱人機界面（HMI）”，是由三菱電機株式會社研發、生產、銷售的知名觸摸屏品牌之一。三菱觸摸屏來到中國有20多年的歷史，現在市場上主要使用的有： GOT2000系列、GOT1000系列、GOT-A900系列。觸摸屏是一種可接收觸頭等輸入訊號的感應式液晶顯示裝置，當接觸了屏幕上的圖形按鈕時，屏幕上的觸覺反饋系統可根據預先編程的程式驅動各種連結裝置，可用以取代機械式的按鈕面板，并借由液晶顯示畫面制造出生動的影音效果。目前，已廣泛應用于機械、紡織、電氣、包裝、化工等行業。
工作原理
三菱觸摸屏利用壓力感應進行控制。

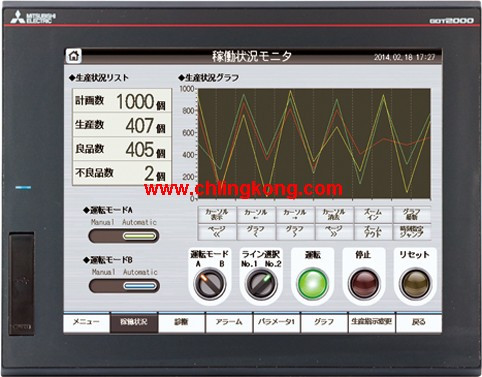

三菱觸摸屏（圖1）

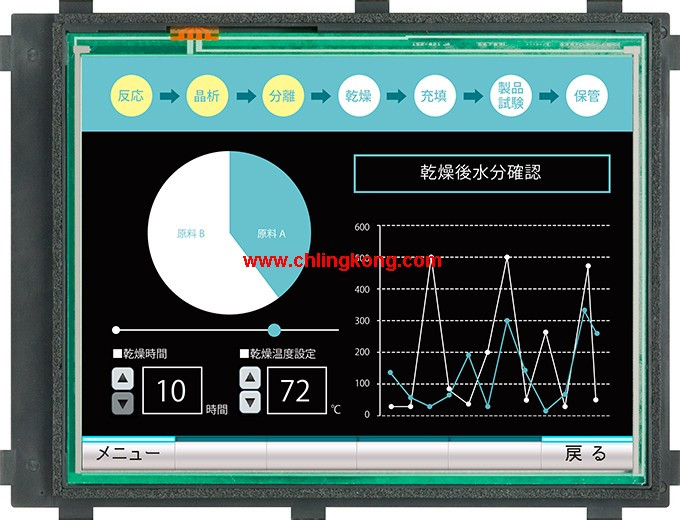

三菱觸摸屏的主要部分是一塊與顯示器表面非常配合的電阻薄膜屏，這是一種多層的復合薄膜，它以一層玻璃或硬塑料平板作為基層，表面涂有一層透明氧化金屬（透明的導電電阻）導電層，上面再蓋有一層外表面硬化處理、光滑防擦的塑料層、它的內表面也涂有一層涂層、在他們之間有許多細小的（小于1/1000英寸）的透明隔離點把兩層導電層隔開絕緣。當手指觸摸屏幕時，兩層導電層在觸摸點位置就有了接觸，電阻發生變化，在X和Y兩個方向上產生信號，然后送觸摸屏控制器。控制器偵測到這一接觸并計算出（X，Y）的位置，再根據模擬鼠標的方式運作。
使用注意事項
1、三菱觸摸屏膜面為觸摸面，即產品正面；玻璃面為非觸摸面，即產品背面。
2、三菱觸摸屏部分為玻璃制品，玻璃邊角較鋒利，裝配時請帶手套/指套作業。
3、三菱觸摸屏部分為玻璃易碎品，裝配時不要對觸摸屏施加大力沖擊。
4、避免直接取引線拿起觸摸屏，避免對引出線部位有拉扯動作。
5、引出線加強板部位不能進行彎折動作。
6、引出線任何部位不允許有對折現象。
7、引出線在裝配時，須水平插入，不可在加強板根部對折插入。
8、取放產品時需單片操作，輕拿輕放，避免產品互相碰撞而劃傷產品表面。
9、清潔產品表面時，請用柔軟性布料（鹿皮）蘸石油醚擦拭。
10、不可使用帶腐蝕性的有機溶劑擦拭觸摸屏膜表面。如工業酒精等。
11、勿堆疊放置觸摸屏，使用tray 盤。
12、在裝配設計和邊框設計時，請注意以下事項：
1）固定三菱觸摸屏的邊框的支柱須在觸摸屏的可視區以外；
2）框邊須在三菱觸摸屏的操作區以外，框邊在可視區到操作區間不能有壓力動作；
3）建議固定三菱觸摸屏的材料為塑膠材料，接觸觸摸屏正面部分墊有軟性材料；
4）不要用帶腐蝕性的膠粘貼在觸摸屏的表面。
常見故障及處理
故障一：三菱觸摸屏觸摸偏差
現象：手指所觸摸的位置與鼠標箭頭沒有重合。
分析：安裝完驅動程序后，在進行校正位置時，沒有垂直觸摸靶心正中位置。處理方法：重新校正位置。
故障二：三菱觸摸屏觸摸偏差
現象：部分區域觸摸準確，部分區域觸摸有偏差。
分析：表面聲波觸摸屏四周邊上的聲波反射條紋上面積累了大量的塵土或水垢，影響了聲波信號的傳遞所造成的。
處理方法：清潔觸摸屏，特別注意要將觸摸屏四邊的聲波反射條紋清潔干凈，清潔時應將觸摸屏控制卡的電源斷開。
故障三：三菱觸摸屏觸摸無反應
現象：觸摸屏幕時鼠標箭頭無任何動作，沒有發生位置改變。
分析：造成此現象產生的原因很多，下面逐個說明：
（1）表面聲波觸摸屏四周邊上的聲波反射條紋上面所積累的塵土或水垢非常嚴重，導致觸摸屏無法工作；
（2）三菱觸摸屏發生故障；
（3）三菱觸摸屏控制卡發生故障；
（4）三菱觸摸屏信號線發生故障；
（5）計算機主機的串口發生故障；
（6）計算機的操作系統發生故障；
（7）三菱觸摸屏驅動程序安裝錯誤。
