A3VTS多重化系統用數據通信線路模塊(同軸電纜)主站/本地站。
三菱PLC檢測、故障診斷和顯示等程序。
這些程序相對獨立，一般在程序設計基本完成時再添加。

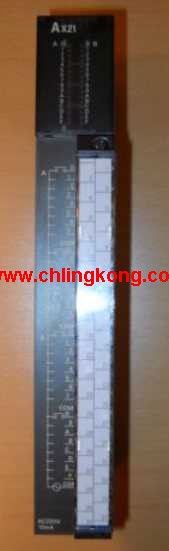

三菱PLC保護和連鎖程序三菱AX21。
保護和連鎖是程序中不可缺少的部分，必須認真加以考慮。
它可以避免由于操作而引起的控制邏輯混亂。8通道AX21
輸入：DC0～20mA。
輸出（分辨率）：0～4000/0～8000/0～12000。
變換速度：40ms/8。
38點端子臺。
輸入狀態和輸入信息從輸入接口輸進，
CPU將之存入工作數據存儲器中或輸入映象寄存器三菱AX21。
然后由CPU把數據和程序有機地結合在一起。
把結果存入輸出映象寄存器或工作數據存儲器中，
然后輸出到輸出接口、控制外部驅動器。
PLC的選型隨著PLC技術的發展，PLC產品的種類越來越多，
功能日趨完善，其應用也越來越廣泛。
不同系列不同型號的PLC其性能各有不同，適用場合也各有側重，
價格上也有較大差異三菱AX21。因此PLC選型時，
在滿足控制要求的前提下，
應考慮佳的性能價格比，合理選擇PLC。
輸入接口電路工作過程：當開關合上，二極管發光，
然后三極管在光的照射下導通，向內部電路輸入信號。
當開關斷開，二極管不發光，三極管不導通。向內部電路輸入信號。
也就是通過輸入接口電路把外部的開關信號轉化成PLC內部所能接受的數字信號三菱輸入模塊。
三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。輸入電壓范圍：DC24V。
輸出電壓：DC5V三菱輸入模塊。　
輸出電流：2.5A。
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統滿足控制要求，
又可使系統總投資低。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、開關量等輸入/輸出設備情況來確定，
一般一個輸入/輸出元件要占用一個輸入/輸出點三菱輸入模塊。
考慮到今后的調整和擴充，
一般應在估計的總點數上再加上20%~30%的備用量。
下面介紹集中控制系統I/O點數的估算。
PLC的繼電器輸出接口電路
工作過過程：當內部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供供負載導通的電流和電壓三菱AX21AX21。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒有電流，然后常開觸點斷開，
斷開負載的電流或電壓。
也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。
