輸入形式：DC輸入，正極公共端。
輸入點數：16點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/5mA。
輸出形式：晶體管輸出，漏型。

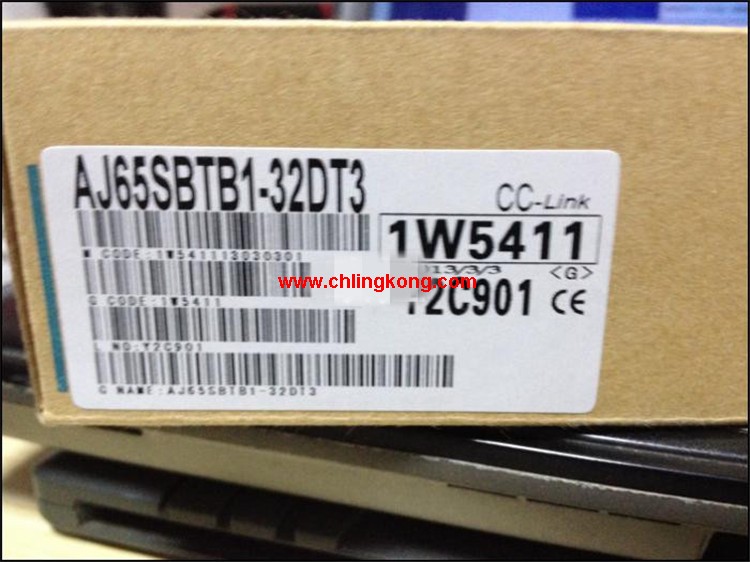

輸出點數：16點三菱AJ65SBTB1-32DT3。
OFF時泄漏電流：0.25mA以下。
輸出保護功能：有。
額定負載電壓/電流：DC24V/0.1AAJ65SBTB1-32DT3
外部連接：1線式/1線式。
快速連接器型。
通過快速連接器簡單配線。
可沿6方向安裝。
三菱PLC程序模擬調試
程序模擬調試的基本思想是，
以方便的形式模擬產生現場實際狀態，
為程序的運行創造必要的環境條件。
根據產生現場信號的方式不同，
模擬調試有硬件模擬法和軟件模擬法兩種形式三菱AJ65SBTB1-32DT3。輸入形式：DC輸入，正極公共端。
輸入點數：2點。
輸入響應時間：0.5ms以下/1.5ms以下。
額定輸入電壓/電流：DC24V/4mA。
外部連接：3線式。
電纜類型。
業界小等級的小型尺寸。
可以像電纜一樣，放置在線槽內。
通信電纜和外部設備連接電纜為一體型，配線簡單三菱AJ65SBTB1-32DT3。
通信側、輸入輸出側均帶電纜（50cm）。描述：AJ65BT-RPI-10A與AJ65BT-RPT-10B配套使用，支持156K/625K/2.5Mbps。
站型：占用1站時為遠程I/O。
備用針對不同用途的5種產品。
薄型防水型中繼集線器三菱DC輸入/晶體管輸出模塊。
星型配線、干線長度的延長、防水構造。
彈簧夾端子臺型中繼集線器。
星型配線、干線長度的延長、彈簧夾端子臺型。
中繼電器（T型分支）單元。
T型分支、干線長度的延長。
光中繼電器單元。
在存在干擾的環境場所的配線、干線長度的延長。
空間光中繼電器單元。
在直線移動體間的通信。輸出形式：晶體管輸出，漏型三菱DC輸入/晶體管輸出模塊。
輸出點數：32點。
OFF時泄漏電流：0.25mA以下。
輸出保護功能：有。
額定負載電壓/電流：DC12V/DC24V/0.5A。
外部連接：1線式。
可以根據外部的連接方式和外部設備的輸入輸出規格，
從豐富的產品陣容中選擇三菱DC輸入/晶體管輸出模塊。
通過端子臺上部的手指保護，
人體不會接觸到帶電部位，
因此也可以將端子臺型的遠程I/O模塊直接安裝到機床上。螺釘端子臺型。
電壓/電流輸出模塊。
通道數：2通道。
占用站數：1站。
站型：遠程設備站。
三菱plc硬件實施
硬件實施方面主要是進行控制柜等硬件的設計及現場施工。
設計控制柜和操作臺等部分的電器布置圖及安裝接線圖。
設計系統各部分之間的電氣互連圖。
根據施工圖紙進行現場接線，并進行詳細檢查。
由于程序設計與硬件實施可同時進行，
因此三菱PLC控制系系統的設計周期可大大縮短AJ65SBTB1-32DT3。
三菱plc聯機調試。
聯機調試是將通過過模擬調試的程序進一步進行在線統調三菱AJ65SBTB1-32DT3。
聯機調試過程應循序漸進，
從三菱PLC只連接輸入設備、再連接輸出設備、再接上實際負載等逐步進行調試。
如不符合要求，則對硬件和程序作調整。
通常只需修改部份程序即可。
