輸出點數：16點、漏型。
額定電壓：DC12～24V。
大負載電流：0.5A/點5A/單元。
外部連接：可卸端子塊。
用于高速輸出和不同應用的各種基本輸出單元?dú)W姆龍CJ1W-NCF82。
這些輸出單元從CPU單元接收輸出指令的結果并執行外部設備的ON/OFF控制。
高速輸出型號CJ1W-OD213和CJ1W-OD234可以幫助提高系統總處理能力CJ1W-NCF82
提供了高速輸出型號以滿足各種應用。
ON響應時間：15μs，OFF響應時間：80μs
輸出單元具有三種輸出類型中的任何一種：繼電器接點輸出、三端雙向輸出或晶體管輸出。
對于晶體管輸出，可在漏型輸出或源型輸出中進行選擇歐姆龍CJ1W-NCF82。
還提供具有負載短路保護的輸出單元。*1
選擇每個應用的佳接口：Fujitsu連接器或MIL連接器。*2
提供了各種連接器-端子塊轉換單元，使您可以方便地對外部輸出設備進行布線。
*1.以下單元具有負載短路保護：CJ1W-OC202、CJ1W-OD204、CJ1W-OD212和CJ1W-OD232歐姆龍CJ1W-NCF82。
*2.可用于具有32點輸出或64點輸出的型號。控制輸出接口：EtherCAT通信執行的控制指令。
EtherCAT通信執行的控制指令。
定位功能：存儲操作、梯形圖編程的直接操作。
I/O通信：64節點。
軸數：8軸。
已分配的單元數編號：1。

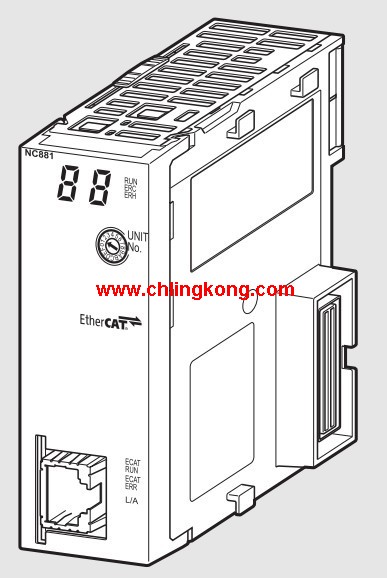

配備EtherCAT接口的CJ系列位置控制單元?dú)W姆龍配備EtherCAT接口的位置控制單元。
EtherCAT非凡的控制性能和簡單的操作提高了生產效率。
傳送速度100Mbps的EtherCAT通信實現快速且地位置控制。
本位置控制單元提供了大量位置控制功能。
EtherCAT是Beckhoff Automation GmbH的注冊商標歐姆龍配備EtherCAT接口的位置控制單元。
快速定位操作：使用PLC啟動指令花費0.15～0.4ms（以上）來啟動伺服操作。
支持帶有對編碼器的伺服電機。
線性插補期間軸之間的偏移。
廣泛的定位操作。
隨附存儲操作功能。
帶有脈沖串類型位置控制單元的公用控制接口(CJ1W-NC@@4)歐姆龍配備EtherCAT接口的位置控制單元。
EtherCAT的快速通信 （短250?s的通信周期）。
除了伺服控制外，可以連接變頻器、視覺傳感器以及支持EtherCAT的其它I/O設備。
支持伺服電機速度控制和扭矩限制輸出。通信接口：兩個RS-232C端口。
可以為每個端口單獨規定協議宏、Host Link通信、NT鏈接、串行網關。
支持與外部設備高速連接的串行通信單元
每個串行通信單元都提供了兩個串行通信端口： RS-232C 和RS-422A/485，
并且可分別為協議宏、上位鏈接、 NT鏈接、串行網關和無協議中的每個端口設定串行通信方式。
向CPU裝置或擴展裝置安裝多16個CPU總線單元 （包括這些串行通信單元元）可創建帶有多32個串行通信端口的系統CJ1W-NCF82。
將NT-AL001RS-2332C/RS-442A鏈接適配器連接到RS-232C端口以啟用1:N通信歐姆龍CJ1W-NCF82。
通過CJ1W-SCU@2，您可以使用更快的通信速度 （多230.4kbps）和更快的CPU單元數據傳送，以連接到高速外部設備。
