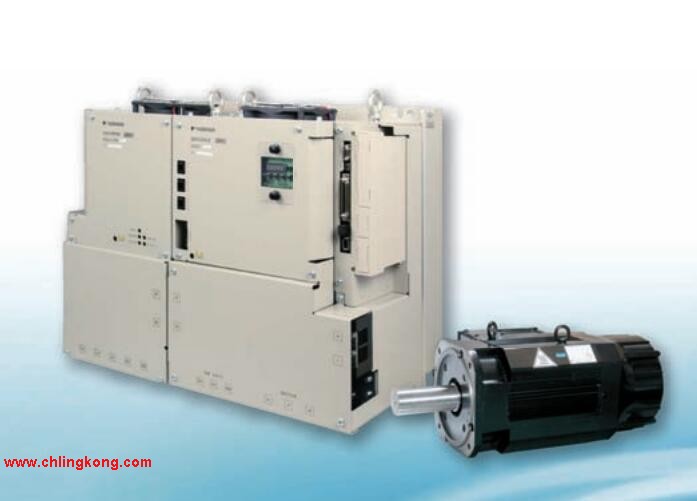

Σ-v系列伺服單元SGDV型。
最大適用電機容量：5kw。
電源電壓：三相AC200V。
設計順序：A型。
接口：模擬量電壓、脈沖序列指令型（旋轉型伺服電機用）大容量伺服控制器。
選配（硬件）：基座安裝型（標準）。
以最新技術追求使用便利性。
采用新免調整功能，無需調整。
還強化了抑振功能，可有效抑制負載波動。
大幅度縮短了設定時間SGDV-201H01A003
運用工程工具 SigmaWin+ 的設定向?qū)Чδ芎团渚€(xiàn)確認功能，
可以看著畫面簡單地完成起動大容量伺服控制器。
實現了 1kHz 以上的高響應性。
裝備有新型高級自動調諧功能。
通過該模型追蹤控制，縮短了定位時間，
并通過抑振功能，輕松實現了平滑的機械控制大容量伺服控制器。伺服電機SGMAH型（轉速：3000r/min）。
功率：30W。
電源電壓：?jiǎn)蜗郃C200V。
串行編碼器：13位相對值。
設計順序：A。
軸端：直軸無鍵。
選購件：帶DC90V制動。
提高機械性能。
為了實現更高的生產效率，SGDMAH型以最佳的控制發掘機械的最高性能，
與原有機型相比，CPU運算時間為其1/2，通過擴充新控制算法，
定位時間縮短到原有產品的1/3，實現了出類拔萃的響應性yaskawa安川。
縮短了參數設定和維護時間。
為了在短時間內建立高度系統，徹底追求了使用的簡便性。
靈活使用在線自動調整功能，
自動進行與機械特性相吻合的伺服系統的調整。
進而利用主回路/控制回路電源分離及報警跟蹤記憶功能等，可簡便的進行維護。伺服電機SGMGH型。
額定轉速：1000r/minyaskawa安川。
功率：3.0kw。
電源電壓：三相AC200V。
串行編碼器：17位相對值。
設計順序：B。
軸端：錐度1/10，帶平行鍵。
選購件：帶DC24V制動。
高速進給系列：無負載時亦需高速運轉的場合。
主回路與控制回路的電源完全分離，
報警時可只關斷主回路電源，容易維護。
參數設定器內置yaskawa安川。
由伺服驅動器本體可直接輸入?yún)?shù)。
節省配線。
采用了串行編碼器，編碼器配線數比原產品減少了1/2。
多合一控制：利用參數切換可別使用轉矩、位置、速度控制。Σ-V系列伺服電機SGMGV型。
額定輸出：2.9kw。
電源電壓：AC200V。
串行編碼器：20位絕對值型（標準）。
設計順序：標準（螺栓為銀色）。
軸端：直軸、不帶鍵槽（標準）。
選配：帶保持制動器（DC24V）。
各種機械的進給軸驅動用（高速進給）。
品種齊全（300W～15kW，帶保持制動器）。
配備有高分辨率串行編碼器（20位）。
標準采用IP67。
用途示例：
機床。
傳送機械。
搬運機械。
食品加工機械。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩΩ以上SGDV-201H01A003。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。

安裝方式∶法蘭式。
耐熱等級∶FFSGDV-201H01A003。
絕緣耐壓∶AC1500V 1分鐘（200V級），AC1800VV 1分鐘（400V級）。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使使用環境濕度∶20～80%（不得結露）SGDV-201H01A003。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉。
